竹夫扫帚涉及环卫器械领域，具体涉及可调式环卫扫帚。

　　扫帚说明

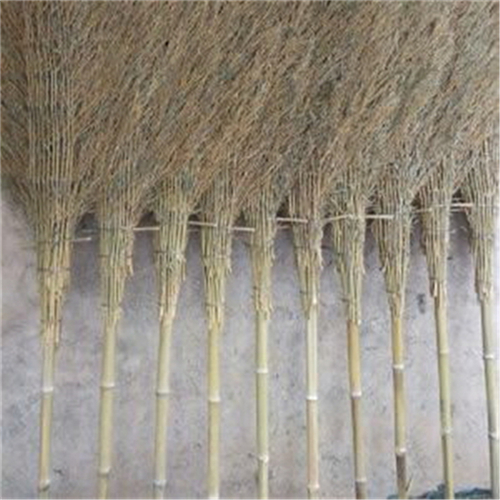

　　扫帚是环卫事业中广泛采用的一种工具，其通常包括一个扫帚头和一个固定连接在扫帚头上的一个手柄，使用时，工作人员握持手柄，挥动扫帚头进行清扫工作，为了适应大范围、高时长的环卫清扫工作,目前环卫工作中普遍采用的扫帚为竹枝扫帚,但申请人在长期的环卫工作中发现，现有的竹枝扫帚存在以下方面的不足，还有待改进：1、扫帚的握持角度固定，对于不同身高的工作人员而言，使用起来不是特别方便。2、扫帚的重量重，长期使用容易造成疲劳。3、清扫时，垃圾容易从顶部翻越，造成重复清扫。

　　发明内容

　　竹夫扫帚的目的在于提供一种能够快速方便的对手柄角度进行调整的可调式环卫扫帚。

　　为实现上述发明目的，竹夫扫帚所采用的技术方案是：一种可调式环卫扫帚，包括扫帚头和倾斜设置在扫帚头顶部的握持手柄；所述扫帚头包括条形的横板和设置在横板底部的刷毛，所述横板靠近右端的顶部设置连接组件，所述握持手柄与横板之间通过连接组件连接；所述连接组件包括两张相互平行的连接耳板和设置在连接耳板之间的中心轴；两张连接耳板的中部朝相对的方向凹陷形成两个安装槽，两个所述安装槽槽底的中心均设置有轴孔；所述中心轴包括与轴孔相配合的轴体和设置在轴体两端的轴头，所述轴体穿设在轴孔内，且两端分别位于两个安装槽内；所述中心轴的一端设置有复位弹簧、另一端设置有防转凸销；所述复位弹簧套设在轴体外，并位于轴头与安装槽的槽底之间；所述防转凸销设置在轴体一侧的周面上，且沿轴体的长度方向延伸；与所述防转凸销相对的一张连接耳板上设置有第一缺口，所述第一缺口位于轴孔的侧壁上，第一缺口与防转凸销相配合；所述防转凸销的位置与第一缺口相对，并穿设在第一缺口内；所述连接组件还包括与中心轴的轴体相配合的套环，所述套环位于两个安装槽的槽底之间，并套设在轴体外；所述套环靠近防转凸销一端的内壁上设置有第二缺口，所述第二缺口的数量至少为两个，第二缺口也与防转凸销相配合，且防转凸销穿设在其中一个第二缺口内；所述握持手柄与套环固定连接。

　　优选的，所述握持手柄包括套管段和设置在套管段内的插接段，所述套管段与套环为由塑料制成的一体结构。

　　优选的，所述横板顶部的中心沿横板的长度方向设置有挡板，所述挡板的右端呈Y字形，并与两张连接耳板连接；所述横板、挡板和连接耳板为由塑料制成的一体结构。

　　优选的，所述复位弹簧所在一端的中心轴的轴头与轴体螺纹连接。

　　优选的，所述刷毛为塑料刷毛。

　　优选的，所述横板左端的刷毛朝左下侧倾斜形成延伸部。

　　优选的，所述横板的宽度为5-15cm。

　　竹夫扫帚的有益效果集中体现在：能够快速方便的进行握持手柄角度的调节，适应不同高度人群的使用需求，结构稳定性好。具体来说，竹夫扫帚在使用过程中，倾斜设置的握持手柄便于环卫工人在直立状态下进行清扫，舒适性好。针对不同身高的使用者而言，竹夫扫帚还能够进行握持手柄倾斜角度的调节，调节的方式为：按压设置有复位弹簧一端的轴头，推动中心轴在轴孔内滑动，中心轴上的防转凸销从第二缺口内退出，工作人员即可转动握持手柄，握持手柄带动套环转动，当转动到另一个第二缺口与防转凸销相对时，在复位弹簧的作用下，中心轴朝挤压侧复位，防转凸销从新插入第二缺口内对套环和中心轴完成锁定。竹夫扫帚与传统的环卫扫帚相比，能够适应不同高度的使用者的使用需求，降低了在高强度、高时长的劳动下产生的疲劳感。同时，由于轴头和轴体均隐藏在安装槽内，基本不会出现由于磕碰导致的误操作，具有极好的稳定性。另外，竹夫扫帚结构简单、制造成本也不高，非常适合在环卫工作中进行推广和普及。

　　附图说明

　　图1为竹夫扫帚的结构示意图；

　　图2为竹夫扫帚的俯视图；

　　图3为连接组件的内部结构示意图；

　　图4为第一缺口的结构示意图；

　　图5为第二缺口的结构示意图。

　　具体实施方式

　　如图1-5所示的一种可调式环卫扫帚，包括扫帚头和倾斜设置在扫帚头顶部的握持手柄。所述扫帚头包括条形的横板1和设置在横板1底部的刷毛2，所述横板1的宽度通常在5-15cm之间。如图1所示，所述横板1靠近右端的顶部设置连接组件，所述握持手柄与横板1之间通过连接组件连接。竹夫扫帚中描述的前后左右是为了结合附图对竹夫扫帚进行更加清楚的描述，不对竹夫扫帚的实质进行限制。

　　如图3所示，所述连接组件包括两张相互平行的连接耳板3和设置在连接耳板3之间的中心轴。两张连接耳板3的中部朝相对的方向凹陷形成两个安装槽4，两个所述安装槽4槽底的中心均设置有轴孔。所述中心轴包括与轴孔相配合的轴体5和设置在轴体5两端的轴头6，所述轴体5穿设在轴孔内，且两端分别位于两个安装槽4内。安装槽4的设置能够确保中心轴不外漏，一方面更加的美观，另一方面不容易受到干扰。

　　所述中心轴的一端设置有复位弹簧7、另一端设置有防转凸销8。所述复位弹簧7套设在轴体5外，并位于轴头6与安装槽4的槽底之间，为了便于对复位弹簧7进行安装和维护，最好所述复位弹簧7所在一端的中心轴的轴头6与轴体5螺纹连接。所述防转凸销8设置在轴体5一侧的周面上，且沿轴体5的长度方向延伸。与所述防转凸销8相对的一张连接耳板3上设置有第一缺口9，所述第一缺口9位于轴孔的侧壁上，第一缺口9与防转凸销8相配合。所述防转凸销8的位置与第一缺口9 相对，并穿设在第一缺口9内。所述连接组件还包括与中心轴的轴体5 相配合的套环10，所述套环10位于两个安装槽4的槽底之间，并套设在轴体5外。所述套环10靠近防转凸销8一端的内壁上设置有第二缺口11，所述第二缺口11的数量至少为两个，第二缺口11也与防转凸销 8相配合，且防转凸销8穿设在其中一个第二缺口11内。所述握持手柄与套环10固定连接。所述第二缺口11的数量设置的越多，其可调节的范围就越大，每一个第二缺口11对应一个调节角度。

　　竹夫扫帚在使用过程中，倾斜设置的握持手柄便于环卫工人在直立状态下进行清扫，舒适性好、不伤地、自磨粉尘很少，提高地面清洁度。针对不同身高的使用者而言，竹夫扫帚还能够进行握持手柄倾斜角度的调节，调节的方式为：按压设置有复位弹簧7一端的轴头6，推动中心轴在轴孔内滑动，中心轴上的防转凸销8从第二缺口11内退出，工作人员即可转动握持手柄，握持手柄带动套环10转动，当转动到另一个第二缺口11与防转凸销8相对时，在复位弹簧7的作用下，中心轴朝挤压侧复位，防转凸销8从新插入第二缺口11内对套环10和中心轴完成锁定。竹夫扫帚与传统的环卫扫帚相比，能够适应不同高度的使用者的使用需求，降低了在高强度、高时长的劳动下产生的疲劳感。同时，由于轴头6和轴体5均隐藏在安装槽4内，基本不会出现由于磕碰导致的误操作，具有极好的稳定性。另外，竹夫扫帚结构简单、制造成本也不高，非常适合在环卫工作中进行推广和普及。

　　竹夫扫帚所述的握持手柄的具体结构较多，例如：所述握持手柄包括套管段12和设置在套管段12内的插接段13，所述套管段12与套环10为由塑料制成的一体结构，更加的轻质。所述插接段13可选择竹棍、铁棍等，直接插嵌在套管段12内进行使用，其长度根据使用需求选择。

　　在清扫的过程中，为了防止垃圾翻越横板1，造成重复清扫，竹夫扫帚所述横板1顶部的中心沿横板1的长度方向设置有挡板14，所述挡板14的右端呈Y字形，并与两张连接耳板3连接，一般所述横板1、挡板14和连接耳板3为由塑料制成的一体结构，一次注塑成型。竹夫扫帚所述刷毛2为塑料刷毛2，更加的耐用、轻质。所述横板1左端的刷毛2朝左下侧倾斜形成延伸部15，增加清扫面积，也便于对尾灰进行扫抚。
